鹏元晟10W立式双线圈无线充内置CX8825电源降压芯片
October 10, 2022

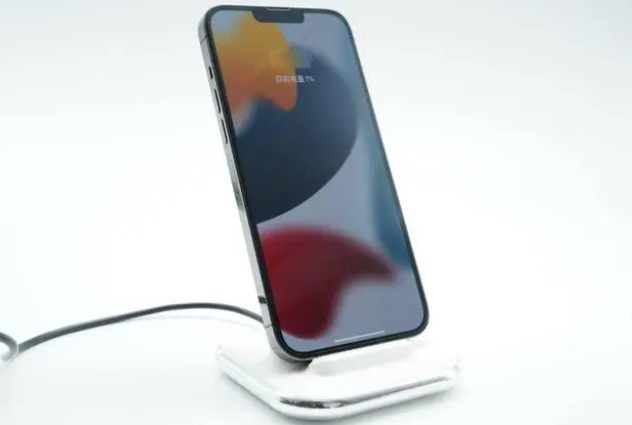

鹏元晟10W立式双线圈无线充支持1A1C双输出,其中USB-C口支持18W快充,能够为连接的设备提供快速充电体验。同时USB-A口可为鼠标及小风扇供电,非常适合办公桌应用。该款无线充电器内置三路独立的同步降压电路,对应无线充和两路输出。

输出:双线圈

DC输入:15V3.5A

无线充输出:10W/7.5W/5W

USB-C输出:具备5V3A、9V2A和12V1.5A三组固定电压档位

USB-A输出:5V2.4A

该款无线充整套方案采用无线充电主控芯片+CX8825+USB-C接口采用3.5A输出电流的供电电源芯片搭配HUSB338L协议芯片,USB-A接口采用3.5A输出电流的DC-DC降压IC供电。

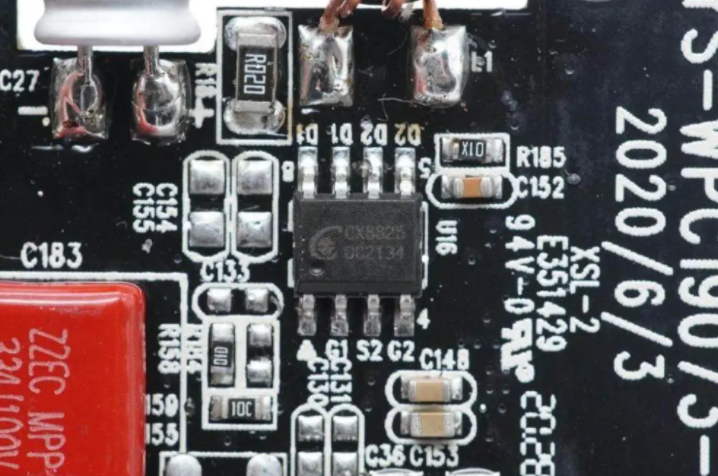

无线充降压供电芯片使用CX8825,这是一款输入耐压可达36V,并且能够实现精确恒压以及恒流的降压型DC-DC转换器

CX8825内置50mΩ High-side PMOS以及30mΩ Low-side NMOS,可支持3A持续输出电流输出电压可调,最大可支持100%占空比

CX8825具备高性能的负载响应以及输入电压响应能力,同时精确的恒压和恒流控制环路实现极小的负载调整率和线性调整率

CX8825无需外部补偿,外围器件精简,可以依靠自身内置稳定环路实现恒流以及恒压控制,同时具备线缆压降补偿功能
