QC 18W + PD 20W车充快充方案开发,提供全套方案开发资料
October 10, 2022

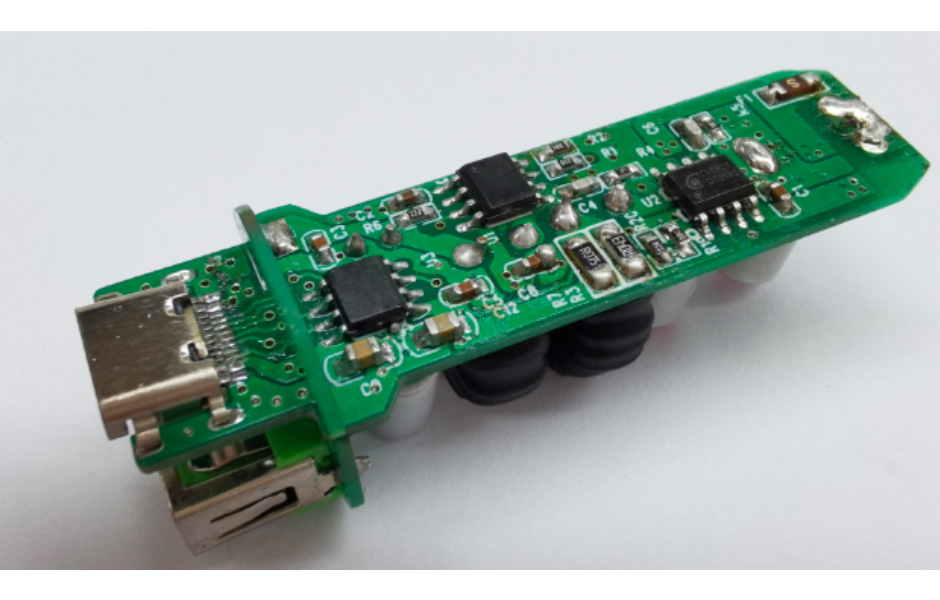

  今天介绍的这套QC 18W + PD 20W快充方案组合/一款A+C双口车充快充,该方案具备体积小、兼容性强、双口均支持18W快充输出等特点。能够为手机与平板实现快充,实现较快的充电速度。

  USB-A口使用CX8830,CX8830是一款支持18W输出快充协议的多功能全集成DC-DC降压芯片。且兼容 QC2.0/3.0、华为FCP 快充、AFC 三星快充等多快充协议。

  Type-C口采用 CX8825+CX2919C构成高性能20W PD快充方案结合。

  CX8825是一款输入耐压可达 36V,并且能够实现精确恒压以及恒流的降压型 DC-DC 转换器

  CX8825内置 50mΩ High-side PMOS 以及 30mΩ Low-side NMOS,可支持 3A 持续输出电流输出电压可调,最大可支持 100%占空比

  CX8825具备高性能的负载响应以及输入电压响应能力,同时精确的恒压和恒流控制环路实现极小的负载调整率和线性调整率

  CX8825无需外部补偿,可以依靠自身内置稳定环路实现恒流以及恒压控制,同时具备线缆压降补偿功能

  CX2919C协议芯片支持QC2.0、QC3.0、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议,内部集成 10mΩ VBUS 通路功率开关管,并且集成10mΩ电流检测电阻,支持完善的保护功能,节省外围元件数量,简化电路,降低成本。CX2919C采用ESOP8封装。

  该套QC 18W + PD 20W方案总功率输出38W,

  独立分开快充输出:

  USB-A口 18W(最大)   Type-C口  20W(最大)

  具体参数:

  支持12V-24V直流输入

USB-A口支持5V /3A 、 9V /2A 、12V/ 1.5A  (最大18W)输出  ,

Type-C口支持:5V/3A 、 9V/2.22A  、12V/1.67A (最大20W)输出  ,

PPS:3.3-5.9V 3A   3.3-11V  1.8A

均支持APPLE2.4A、QC3.0、QC2.0、AFC、FCP、SCP等多种快充协议。
