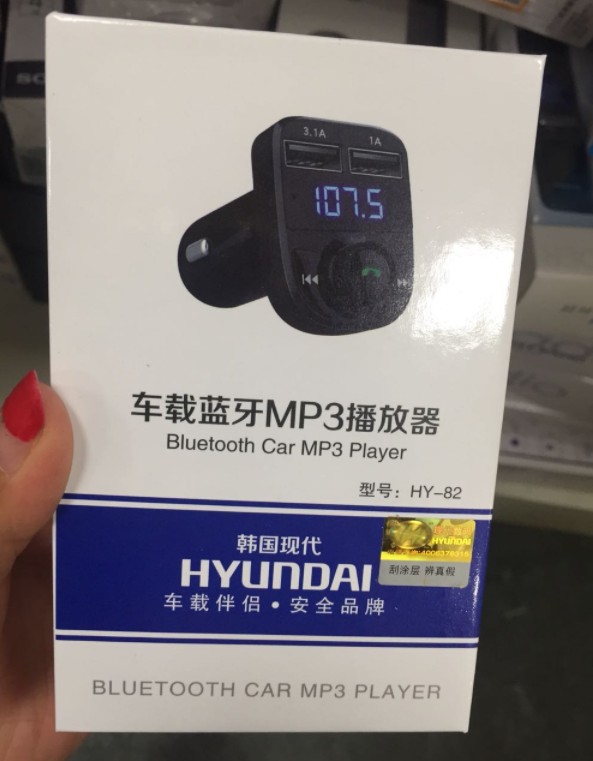

现代车载蓝牙播放器(QC 3.0快充版)采用CX8822,CX8825,5V3A车载充电器典型方案应用。

现代车载蓝牙播放器(QC 3.0快充版),它的主要功能让只带FM收音机的低配车辆拥有蓝牙播放、U盘播放、免提通话等高配车才拥有的功能,并附带QC 3.0快充输出、蓄电池电压监测预警等实用功能。

5v3a车载充电器方案,又见CX8825拆解评测:韩国现代车载蓝牙播放器

CX8822是出自乐鱼体育的同步整流降压芯片,它的输入范围达7.5V~32V,支持最大3A持续电流输出。CX8822是专为5V电压输出设计的,当系统输出电压超过6.5V时,芯片会强制停止输出,以避免对后级设备造成损坏。

补充:

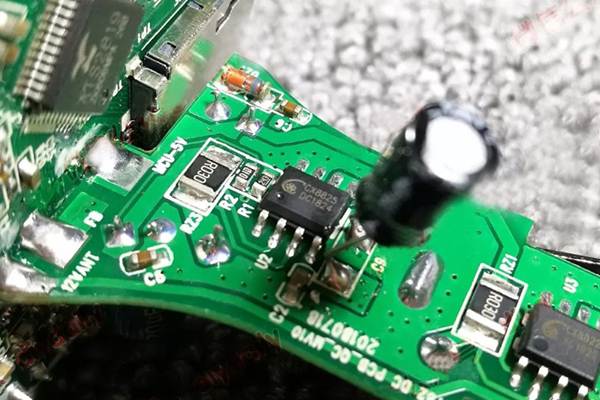

芯片边的那颗0.030Ω的大号贴片电阻(RZ1)即为用来检测输出电流的采样电阻。从技术手册中可以推算出这颗CX8822的输出电流被限制在3.1A。

这颗CX8822不仅用于5V USB口,也负责给板上其它芯片(主控芯片、FM发射芯片等)

5v3a车载充电器方案,又见CX8825拆解评测:韩国现代车载蓝牙播放器

CX8825具体概述::

CX8525是一款输入 8V-30V,内置 High-side 以及 Low-side,可支持 3.1A 持续输出电流,具备高性能的负载响应以及输入电压响应能力,同时具有恒流和精确的恒压控制环路实现负载调整率和线性调整率。

CX8525无需外部补偿,可以依靠自身内置稳定环路实现恒流以及恒压控制.

CX8525是一款应用极简,性能卓越,稳定可靠的恒压恒流降压型 DC-DC 转换器

CX8825性能特点:

输入电压8V-30V

输入带过压保护32V

输出电压3V-20V可调

内置 High-side

内置 Low-side

可支持3.1A持续输出电流

内置恒流以及恒压控制环路

恒压精度 ±2%

支持100%占空比

无需外部补偿

135k Hz固定开关频率

支持MLCC

超简洁应用线路

短路保护(SCP),过热保护(OTP),过流保护(OCP),过压保护(OVP)

SOP-8L封装形式

应用范围:

汽车充电器

照明灯

便携式设备供电电源
