国产DC-DC 4.8A大电流降压电源芯片推荐
June 06, 2022

国产DC-DC大电流降压电源芯片有哪些?今天在这里给大家推荐几款车载充电器大工厂大电流专用大电流车充降压IC方案。

国产DC-DC大电流降压电源芯片推荐:

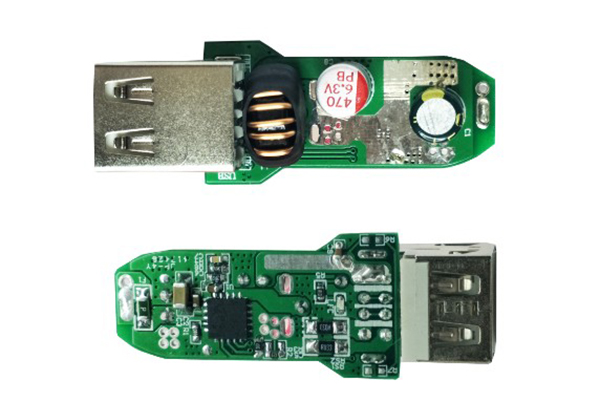

外壳小,体积小,建议用4.8A内置MOS,CX8576大电流优选方案

CX8576概述:

CX8576是一款输入耐压 30V,并且能够实现精确恒压以及双路恒流的降压型 DC-DC 转换器

CX8576内置 10mΩ High-side N MOS 以及 10mΩ Low-side NMOS,可支持 4.8A 持续输出电流输出电压可调,最大可支持95%占空比

CX8576通过 COMP/EN 引脚逻辑电平拉低来实现外部关断功能,并进入待机模式。外部补偿使反馈控制环路具有良好的线压调整率和负载调整率,且外围设计灵活。

CX8576 是一款应用极简,性能卓越,稳定可靠的恒压恒流降压型 DC-DC 转换器

特点:

● 输入电压可达4.75V--30V

● 内置10mΩ High-side NMOS

● 内置10mΩ Low-side NMOS

● 可支持4.8A持续输出电流

● 可支持95%占空比

● 输出电压电流可设(2.5V-20V)

● 恒流精度 ±6%

● 恒压精度 ±2%(VFB=1.0V)

● 线缆补偿压降

● 开关频率可调(110KHz-220KHz)

● COMP 引脚同时实现外部补偿和关断控制

● 短路保护(SCP),过热保护(OTP),过压保护(OVP)。

● 内置SW逐周期检测模式,可避免RSENT限流电阻短路损坏产品。

● QFN20L-5×5封装形式

应用范围:

● 汽车充电器

● 便携式设备供电电源

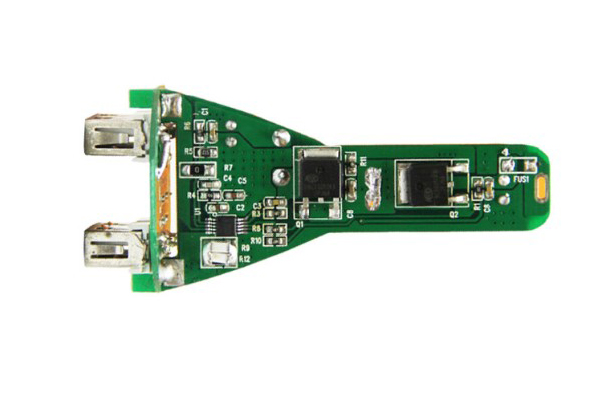

体积大,可考虑使用外挂双NMOS,4.8A双路限流CX8571

CX8571外挂CX4520双NMOS可做4.2A

CX8571外挂CX3203双NMOS可做4.8A

CX8571外挂NCE4060K双NMOS可做5-7A

一.CX8571概述:

CX8571是一款降压型 PWM 控制器,该控制器可驱动双路输出 8A(4A+4A)负载电流。设计允许CX8571 在 9V 到 40V 宽输入电压范围内工作。通过将 COMP/EN 引脚逻辑电平拉低来实现外部关断功能,并进入待机模式。外部补偿使反馈控制环路具有良好的线压调整率和负载调整率,且外围设计灵活。

CX8571可以工作在 CC(恒流输出)或 CV(恒压输出)两种模式,过流保护(OCP)电流值可以通过外部电流检测电阻设置。

CX8571适用于有限流要求的 DC/DC 开关电源,该芯片采用 MSOP10 封装,需要较少的外部器件。

二.CX8571特性:

电压输入范围:9~40V

输出电压精度(Vref=1.0V):±2.0%

双通道 CC/CV 模式

双通道外部限流

过温保护(OTP)

内置软启动时间 3ms

固定频率 120KHz

输入欠压保护(最小 7 V,典型 7.5V,最大 8V)

占空比范围:0~95%

一个引脚即可实现外部补偿和关断控制

输出可使用陶瓷电容

内置可调整的线压补偿

MSOP10 封装

三.CX8571应用

 汽车充电器

高亮度照明

便携式设备供电电源

具有限流功能的通用 DC/DC 控制器
