SHENZHEN CHENG XIN WEI TECHNOLOGY CO.,LTD
CX9428,高效率30V外置MOS同步升压芯片推荐
September 09, 2022

CX9428是一种高效率的同步升压转换器,输入电压降低至3V,输出电压高达5V,外置双NMOS,Z高支持24W功率输出。

多用于移动拉杆音箱及带PD或QC快充的多口充电器,锂电升压与汽车LED前灯升压等设备使用!

CX9428规格书概述 :

CX9428芯片是一款具有600KHz的固定频率、高效率、宽输入范围的电流模式升压(BOOST) 芯片,且具有高效率同步升压功能和可调限流功能。这款升压 BOOST 开关电源特别设计了电压 保护系统,以防止负载短路导致系统总线烧断或损坏。该电源芯片内部具有限流开关管驱动和一个同步整流开关管驱动的特点,以实现低功耗,高效率电源开关。用户可灵活地通过外部补 偿建立动态环路,获得在所有条件下最优瞬态性能。 CX9428芯片还包括欠压锁存,过流保护和过温保护,以防止在输出过载时产生损害。

特点:

3.0V-30V宽输入范围

输出电压:5V To 30V

完全符合Intel Thunderbolt Power Spec.

输入限流开关管栅驱动电路

SR栅驱动电路

增强PWM模式的快速瞬态响应

芯片停止工作时电流< 1µA

芯片停止工作温度为 160°

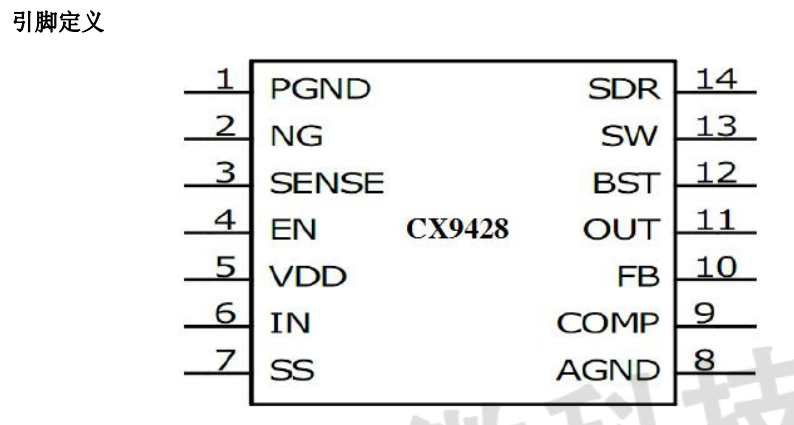

SOP-14L封装形式

应用:

Thunderbolt 接口

笔记本电脑和平板电脑

热插拔电源管理

通信供应电源
