一款支持USB PD及QC3.0的双路车充,总功率63W
August 08, 2022

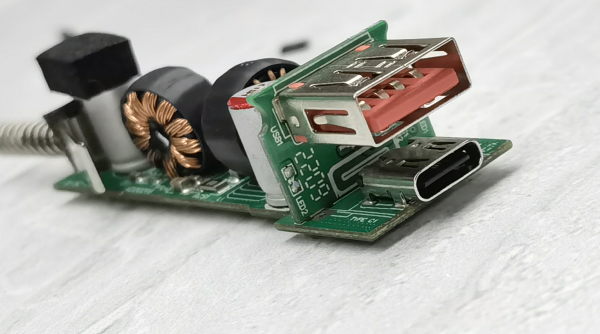

63W双口PD快充车充兼容QC3.0车充方案这是一款支持USB PD及QC3.0的双路车充方案,总功率63W

USB-A支持QC3.0快充,最大功率为18W

USB-C口支持PD协议快速充电,最大功率可达45W

PDO报文显示USB-C口还支持USB PD3.0快充标准,具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位,以及3.3-11V/3A和3.3-20V/2.25A两组PPS电压档位。


具体参数如下:

输入;DC12-24V

输出:OUTPUT: C口:DC 5V 3A/9V 3A/12V 3A/15V 3A/20V 2.25A

              A口:5V 3A/9V 2A/12V 1.5A

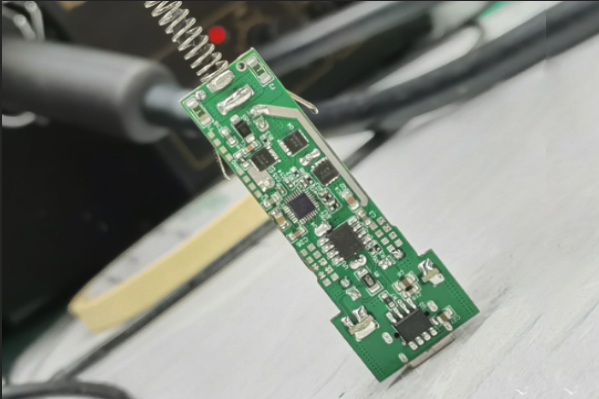

1A1C 63W智能快充车充C口采用独立升/降压CX8838B,由协议芯片CX2965C控制输出,A口采用一体化降压芯片的设计架构CX8830完成QC3.0快充功能。

该款63W双USB接口,1A1C车充颇受市场欢迎,且分别支持最大18W和45W输出,双口同时输出时总功率63W,可满足两台设备同时快充需求,给用户带来了意想不到的快速充电体验。

该套63WDC双C口方案输入分为两路,USB-C口由升降压控制器搭配4颗NMOS进行升降压,并通过CX2965C进行协议快充,USB-C口均可实现45W快充输出;USB-A口实现18W QC快充,该套方案集成度高,仅需少量器件,有效精简电路并降低成本,整体性价比较高。
