出口日本20W快充排插采用CX7509C+CX7538B+CX2919AC
July 07, 2022

出口日本双C口(A+C)20W快充排插采用CX7509C+CX7538B+CX2919AC

乐鱼体育20W PD快充方案已实现大批量生产且被飞利浦、品胜、Tamas、茂硕、欧姆电机、羽博、MOMAX(摩米士)能等多家电商品牌相继甄选采用,市场反馈一致良好。

该方案的初级主控电源方案采用CX7509C,CX7509X是一颗电流模式 PWM 控制芯片,内置高压功率 MOSFET,应用于功率在22W以下的方案。

在 PWM 模式下工作于固定开关频率,这个频率是由内部精确设定。在空载或者轻载时,工作频率由IC内部调整。芯片可以工作在绿色模式,以此来减小轻载时的损耗,提高整机的 工作效率。在启动和工作时只需要很小的电流,可以在启动电路中使用一个很大的电阻,以此来进一步减小待机时的功耗。芯片内置有斜坡补偿电路,当电路工作于大占空比时,避免次谐波振荡的发生,改善系统的稳定性。内置有前沿消隐时(Leading-edge blanking time),消除缓冲网络中的二极管反向恢复电流对电路的影响。采用了抖频技术,能够有效改善系统的 EMI 性能。系统的跳频频率设置在音频(22KHz)以上,在工作时可以避免系统产生噪音。内置多种保护,包括逐周期限流保护(OCP),过压保护(VDD OVP),VDD 过压箝位,欠压保护(UVLO),过温保护(OTP)等,通过内部的软驱动结构可以更好的改善系统的 EMI 特性。

CX7509C应用广泛,除了快充适配器中使用,还可用于其他充电器、机顶盒、硬盘盒电源、开放式开关电源或PC待机电源等。

CX7538X是一颗高性能的开关电源次级侧同步整流控制电路。在低压大电流开关电源应用中,轻松满足 6 级能效,是理想的超低导通压降整流器件的解决方案。并且支持 CCM / QR / DCM 等开关电源工作模式应用,其极低导通压降 产生的损耗远小于肖特基二极管的导通损耗,极大提高了系统的转换效率,大幅降低了整流器件的温度。

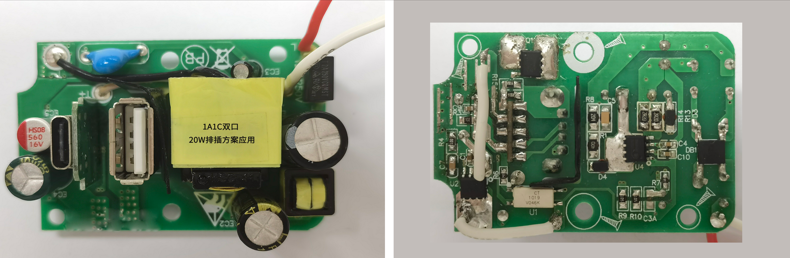

该套出口日本的20W 1A1C快充排插是一款基于CX7509C和CX7538B开发的20W PD快充方案,方案支持匹配市面上主流PD快充协议芯片。该方案具有高度集成、外围电路精简等特性,有效缩短了产品开发周期。
