大疆Mavic 3 65W氮化镓快充采用CX8855实现USB-A口输出降压功能
June 06, 2022

大疆Mavic 3 专用电源降压方案,65W氮化镓快充采用CX8855实现USB-A口输出降压功能,原厂提供CX8855现货,CX8855方案开发,CX8855样品申请与技术支持!

2021年11月份大疆推出DJI Mavic 3系列无人机,官方还为Mavic 3系列标配了一款65W氮化镓快充充电器,便携性大大提升。这标志着无人机巨头大疆正式入局氮化镓快充市场。大疆Mavic 3 65W这款氮化镓快充USB-A充电接口采用CX8855,轻松实现USB-A口输出降压功能。

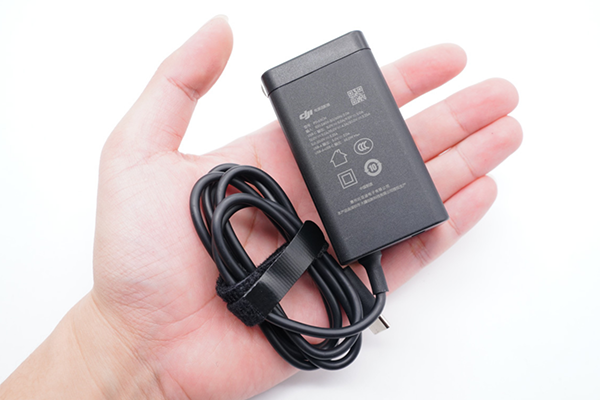

大疆Mavic 3原装配套的充电器除了内置氮化镓功率器件之外,还自带一根USB-C输出线缆,并且经过特殊设计,支持5A电流传输以及最大65W输出功率;另外的一个USB-A接口支持5V2A输出,可以用于手机等电子产品供电。


分享大疆65W 1A1C氮化镓快充充电器内部拆解,一起来看看都采用了哪些热门方案。


输入支持100-240V~ 50/60Hz 2A;


USB-C口输出为5V5A、9V5A、12V5A、15V4.3A、20V3.25A,以及5-20V 3.25A;


USB-A口支持5V2A;


双口同时输出最大功率为65W。其中C口输出规格与常见的65W快充有所区别,支持最大5A电流,这主要是为了适配大疆Mavic 3系列的充电需求。

该款充电器的制造商为惠州比亚迪电子有限公司,已经通过了CCC认证。由惠州比亚迪生产的充电器还有小米10 Pro原装65W快充充电器、华为18W快充充电器等。


性能方面,使用ChargerLAB POWER-Z KT002测得这款充电器自带的USB-C线缆支持Samsung 5V2A、DCP、QC4、PD3.0 PPS快充协议。

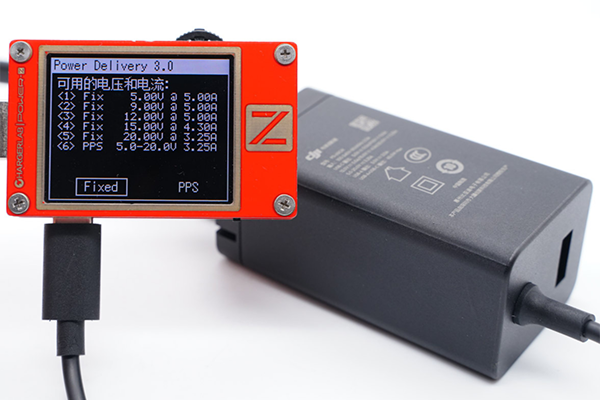

PDO报文显示支持5V5A、9V5A、12V5A、15V4.3A、20V3.25A五组固定电压,以及5-20V 3.25A的PPS电压。USB-A接口输出支持Samsung 5V2A、DCP。

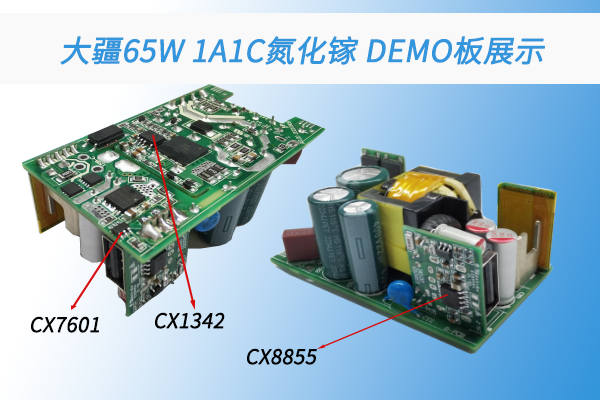

通过拆解可以看到PWM主控芯片采用NCP1342,


同步整流芯片采用杰华特JW7726B,


USB PD快充协议芯片采用立锜科技丝印8K=8J


USB-A口降压芯片采用乐鱼体育CX8855


CX8855是一款输入耐压可达32V,并且能够实现精确恒压以及恒流的降压型DC-DC转换器。内置30mΩ High-side PMOS以及20mΩ Low-side NMOS,可支持3.4A持续输出电流输出电压可调,最大可支持100%占空比。


CX8855具备高性能的负载响应以及输入电压响应能力,同时精确的恒压和恒流控制环路实现极小的负载调整率和线性调整率;芯片无需外部补偿,可以依靠自身内置稳定环路实现恒流以及恒压控制,同时具备线缆压降补偿功能。


大疆Mavic 3原装65W氮化镓快充充电器内置采用高频QR电源架构开发,由安森美主控+杰华特同步整流组成电源方案,初级侧采用氮化镓功率器件,协议芯片来自立锜科技,A口输出降压选用了乐鱼体育DC-DC芯片,整个产品的核心器件均选用业界知名品牌,性能稳定。
