CX8576进入BBY(百思买)供应链,影雅24W车充采用内置双NMOS降压IC
June 06, 2022

CX8576助力BBY 24W双口车充量产上市。内置双NMOS外围相当简洁,有效简化贴片生产流程,降低生产成本。

CX8576助力BBY 24W双口车充实现精简小型化。内置双NMOS外围相当简洁,有效简化贴片生产流程,降低生产成本,帮助客户加速产品量产上市时间。


BBY影雅双A口车充,每个接口都支持12W输出,总输出24W,可同时为两台设备进行充电。

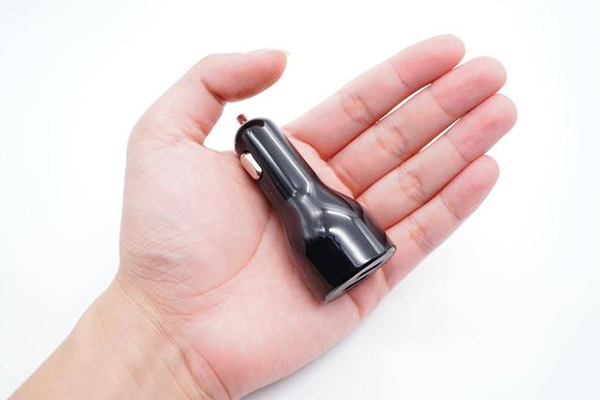

INSIGNIA影雅24W车充外观

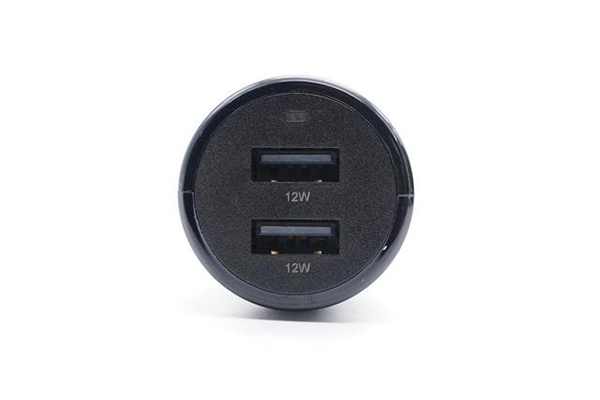

BBY影雅双A口车充配有两个USB-A口和LED指示灯,接口旁印有12W字样,显示出最大输出功率。

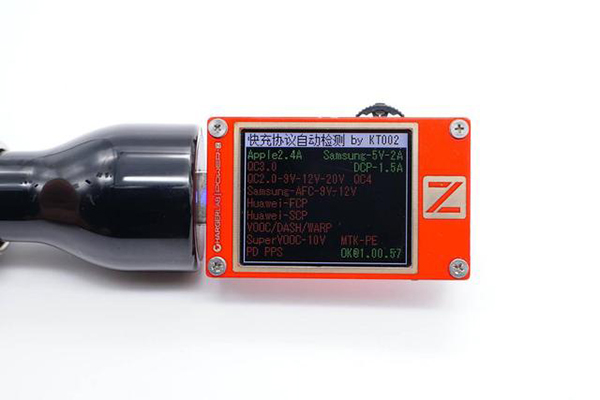

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A和DCP协议。

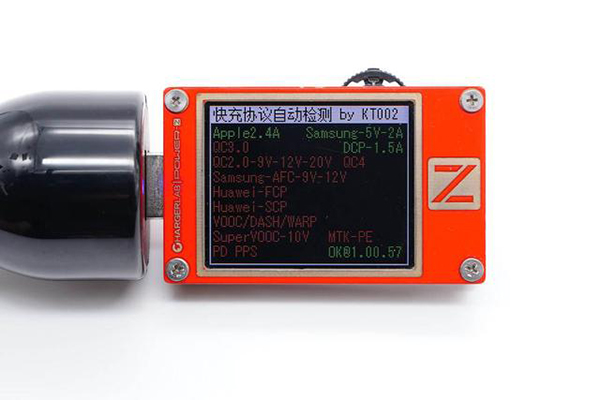

测得另一个A口同样只支持Apple 2.4A、Samsung 5V2A和DCP协议。

INSIGNIA影雅24W车充拆解

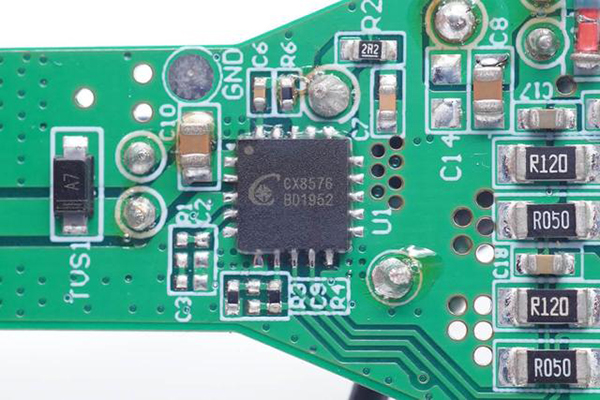

该输入降压转换器采用CX8576,这是一款输入耐压30V,并且能够实现精确恒压以及双路恒流的降压型DC-DC转换器。CX8576内置10mΩ High-side N MOS以及10mΩ Low-side NMOS,可支持 4.8A持续输出电流输出电压可调,最大可支持95%占空比。

CX8576是一款应用极简,性能卓越,稳定可靠的恒压恒流降压型DC-DC转换器。CX8576通过COMP/EN 引脚逻辑电平拉低来实现外部关断功能,并进入待机模式。外部补偿使反馈控制环路具有良好的线压调整率和负载调整率,且外围设计灵活。


更有倍思100W数显车充、倍思24W双USB-A口数显车充、 倍思45W 1A1C快充车充、倍思65W 1A1C快充车充也采用了这颗内置MOS的CX8576。


CX8576是一颗性能非常强大的同步降压芯片,支持2.5-20V宽范围电压输出,百瓦快充产品都能应用BBY/百思买影雅这款车充能够同时给两台设备充电,适合大众使用。这款车充内置方案可不一般,其采用CX8576降压方案,同步整流降压为两个接口输出5V恒压。


CX8576芯片另一大优点就是集成度非常高,可以有效精简电路降低成本,对于实现产品小型化也很有帮助。CX8576原厂提供CX8576方案开发,CX8576样品申请与技术支持!
