乐鱼体育推出高性价比25W全集成PD快充套片方案,欢迎工厂索样
July 07, 2022

   乐鱼体育推出市场极具性价比25W全集成PD快充套片方案,该方案某电商品牌所甄选采用,出口日本。仅3颗芯片即可完成25W 快充整体解决方案。欢迎工厂客户索样申请与垂询!


    面对快速增长的快充市场需求,乐鱼体育推出了一款高度集成的 25W(三星)迷你 PD 快充参考方案,其采用 CX7530C 内置开关管的反激控制器和 CX7538B 内置同步整流管的高性能同步整流器和CX2919C内置 VBUS 开关管的协议芯片,集成度非常高。只需以上三颗芯片外加整流桥及外围元件即可完成适配器全部功能。乐鱼体育是国内为数不多的可提供全集成方案的芯片公司,使用全集成方案开发,可降低适配器开发难度,节省元件成本,并加快产品量产。


 一、乐鱼体育 25W PD 快充方案外观

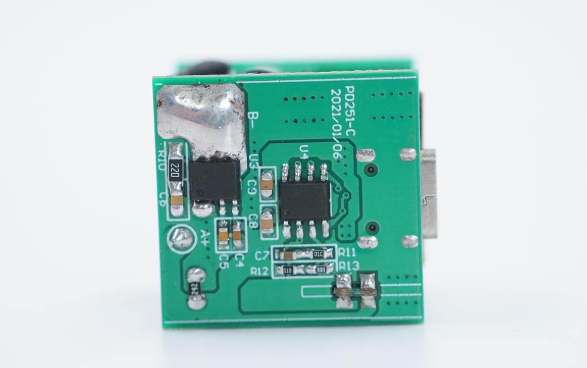

    乐鱼体育这款 25W 方案采用三块 PCB 堆叠焊接的方案,初级小板上有整流桥和 CX7530C 反激控制器芯片。

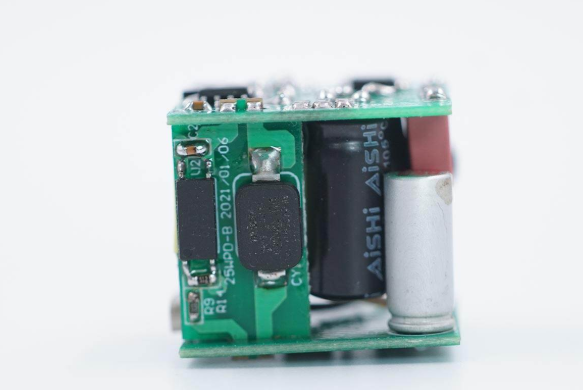

    次级小板使用集成了 MOS 管的同步整流器 CX7538B 和CX2919C协议芯片,次级全部功能由两颗芯片完成,电路简洁,外围元件精简。

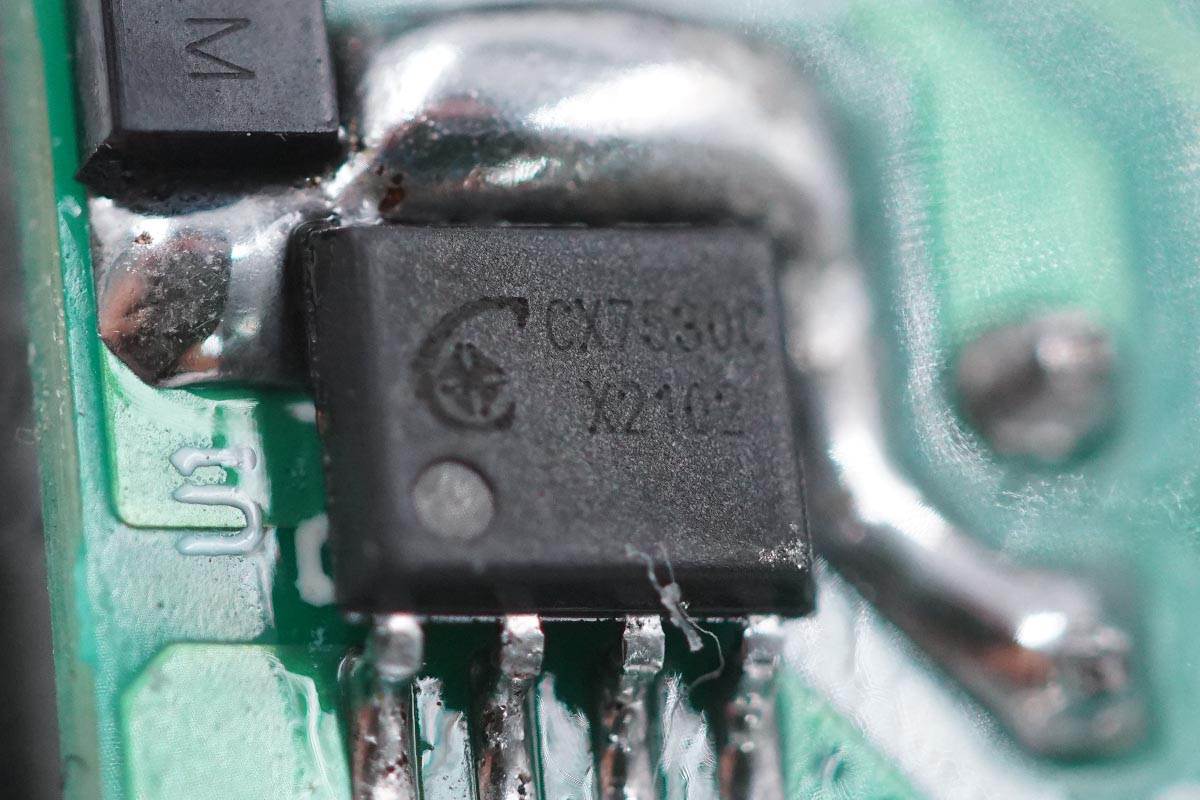

    适配器初级采用 CX7530C 集成 650V 开关管反激控制器,内部集成 0.65 Ω 导阻超级硅开关管,内置软启动功能,内置斜坡补偿,支持智能抖频技术来优化 EMI,具有超低空载功耗。宽输入电压下可输出 33W 功率,用于 25W 输出有更低的温升表现。

    CX7530C支持极为全面和性能优秀的智能化保护功能,包括逐周期过流保护,过载保护,软启动,芯片过热保护,供电欠压过压保护功能。适用于 PD 快充适配器和智能小家电等小功率高可靠性开关电源。


    适配器次级采用内部集成同步整流管的多模式同步整流器 CX7538B,其内部集成 60V 耐压,导阻 12m Ω 的同步整流管,支持 CCM/QR/DCM 工作模式,最高支持 200KHz 工作频率,静态电流低,相比传统肖特基整流方式可提高 2-6% 效率,支持 3A 输出电流。


    CX7538B 支持 3.3-12V 宽电压范围输出,外围元件仅两颗电容,配合 CX7530C 控制器可轻松满足六级能效要求。


    CX2919C内部集成 VBUS 开关管和输出电流取样电阻,相比传统方案显著节省 PCB 空间。除此之外,CX2919C  还通过了 PD3.0 认证,支持 5/9/12V 输出,支持全面的快充协议,内置 VPWR 和 VBUS 双放电通路,芯片反馈支持线损补偿。


    CX2919C 支持 USB PD 以及 PPS,QC3.0/2.0 协议,华为 SCP/FCP 快充协议,三星 AFC 快充协议,支持光耦和 DC-DC 反馈,可应用于 PD 快充和车充移动电源等应用。CX2919C  内置动态过压 / 欠压 / 过流保护,启动输出前监测端口电压,D /D- 和 CC1/CC2 过压保护。功能强大,且外围精简,非常适合高集成度 PD 快充电源使用。

CgAH6GA-_cWAYpRgAABw9FJOHAk745

乐鱼体育推出高性价比25W全集成PD快充套片方案

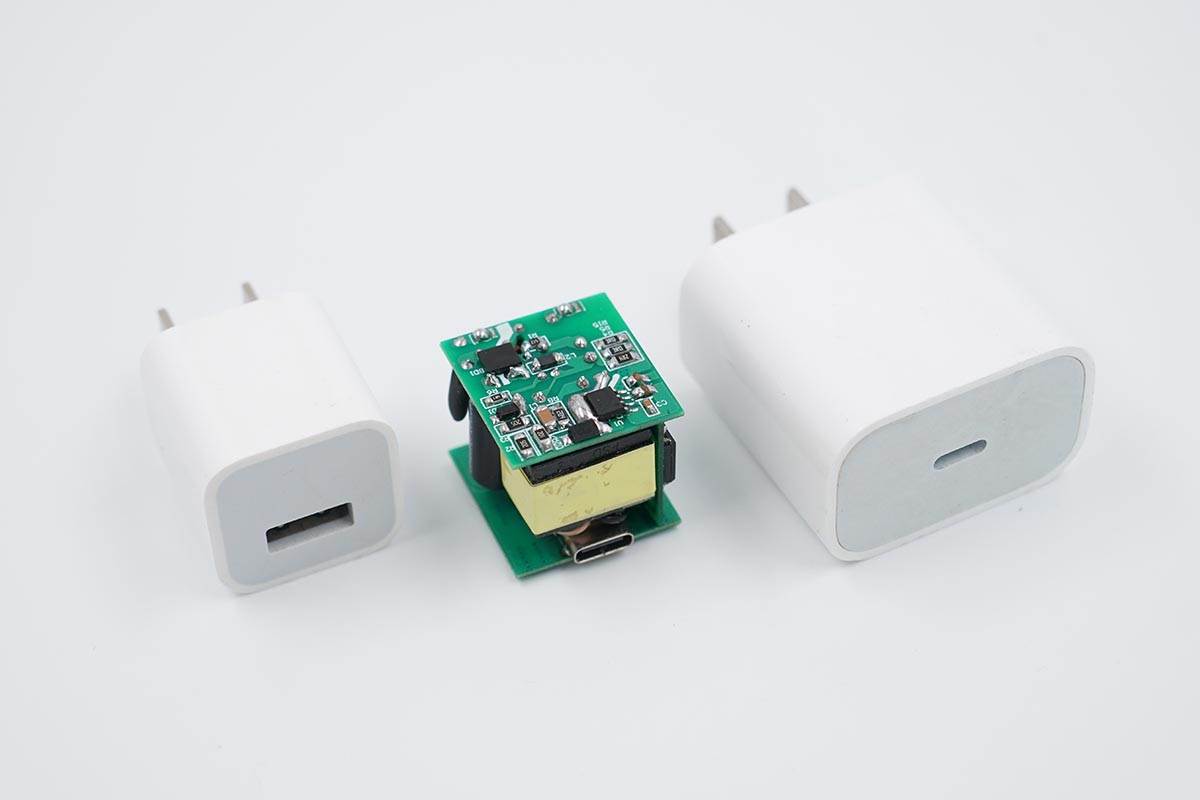

乐鱼体育 25W Demo 大小与苹果 5W 和 20W 适配器体积对比。

乐鱼体育 25W Demo 裸板尺寸与苹果 5W 尺寸相当。

乐鱼体育 25W Demo 裸板宽度与 1 元硬币直径相当。

乐鱼体育 25W Demo 与充电头网名片对比,非常小巧。


    二、乐鱼体育 25W PD 快充方案兼容性测试


    乐鱼体育 25W Demo 采用单 C 口输出设计,使用 ChargerLAB POWER-Z KT002 测试输出协议,CX2919C 支持 Apple 2.4A,Samsung5V2A,QC2.0/3.0,华为 FCP 快充协议,同时还支持 PD3.0 PPS 快充协议。


    PDO 报文显示CX2919C支持 5V3A,9V2.77A,12V2.08A 三组固定输出以及 3.3-5.9V3A 和 3.3-11V2.25A 两组 PPS 输出。


    使用乐鱼体育 25W PD 方案为 iPhone 12 充电,测得电压 8.99V,电流 2.39A,充电功率约 21.55W,进入 USB PD 快充。


    为三星 S20 Ultra 5G 手机充电,电压 8.99V,电流 2.45A,充电功率 22W,进入 USB PD 快充。


    为红米 Redmi K30 至尊纪念版充电,电压 8.53V,电流 2.27A,充电功率 19.4W,进入 USB-PD 快充。


    为小米 11 手机充电,电压 8.92V,电流 2.23A,充电功率约为 19.9W,进入 USB PD 快充。


    为华为 P40 Pro 手机充电,电压 8.98V,电流 1.33A,充电功率约为 12W,进入 USB PD 快充。


    为三星 S21 手机充电,电压 8.98V,电流 2.43A,充电功率约为 21.8W,进入 USB PD 快充。


    通过以上兼容性测试,乐鱼体育 25W PD 快充方案对主流手机快充的兼容性非常好,均可进入快充大功率充电,实现满功率输出。


   乐鱼体育推出市场极具性价比25W全集成PD快充套片方案(CX7530C+CX7538B+CX2919C/CX2919AC)采用三颗高集成芯片组成的 25W PD 快充方案,内置开关管减小占板面积,且外围元件很少,集成度非常高。通过展示,25W 方案体积仅为苹果 5W 充电器大小。乐鱼体育 CX7530C 支持 30W 输出功率,25W 输出留有余量,可降低温升,提升使用体验。(内容摘自充电头网!)
