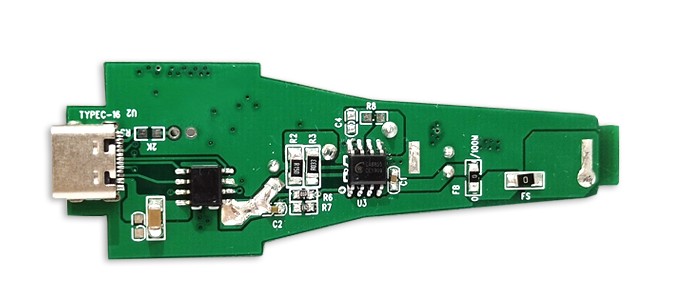

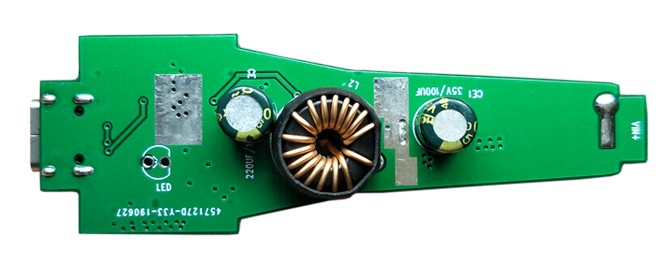

当下，快充的用户群数量在不断增加，整个USB PD快充生态已具备一定规模，快充市场前景一片火热。市面上已有多款设备支持了USB PD快充打得火热，小编在此为大家推荐外围极简，高性价比、极具成本优势的CX8825+CX2916C 18W PD快充方案。

随着USB PD快充及高通QC4+快充的普及，乐鱼体育APP近期推出快充新品：兼容市面上多种主流协议的18W PD+QC快充方案。

新品CX2916C：高集成18W单C口PD快充协议充电器方案推荐

CX2916C概述:

CX2916C是一款集成 USB Type-C、USB Power Delivery（PD）3.0、QC3.0/2.0 CLASS A 快充协议、华为 FCP/SCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A

充电规范的多功能 USB 端口控制器, 为 AC-DC 适配器、移动电源、车载充电器等设备提供完整的 USB Type-C 端口充电解决方案。

CX2916C内置的 TYPE-C 协议可以支持 TYPE-C 设备插入自动唤醒系统，智能识别插头的正插与反插，实现连接。集成的 TYPE-C PD3.0 协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。

CX2916C支持 18W 输出功率。其中， CX2916CA广播 PDO 电压为 5V/9V，CX2916CB广播 PDO 电压为 5V/9V/12V。 CX2916C(A/B)是专为手机充电设备量身定制的高性价比方案。

CX2916C(A/B)通过一路可 Sink/Source 的电流源，连接到 AC-DC 或 DC-DC 的反馈引脚实现动态调节电压的功能，不管是启动还是调压过程，都具备软启动/调压功能，实现

电压平顺过渡。

CX2916C(A/B)内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS 输出前会监测端

口电压是否处于安全状态）；DP/DM 和 CC1/CC2 过压保护。

CX2916C(A/B)集成 30mΩ VBUS 通路功率开关管和内部放电通路，节省了外围器件，在发生错误时也可以更快关闭输出并恢复到安全状态。

CX2916C(A/B)采用常见的 ESOP8 封装形式，提供最优化的 BOM 成本特性。

特性：

USB PD3.0 认证

支持 USB Type -C 协议

- 配置为 DFP（Source）

- 广播 3A/1.5A 电流

支持 USB Power Delivery（PD）3.0 协议

- 集成完整 PD3.0 分层通信协议

- PDO 电压：5V，9V（CX2916CA ）

- PDO 电压：5V，9V，12V（CX2916CB  ）

- 输出功率 18W

支持 Quick Charge 3.0/2.0 协议

支持华为 FCP/SCP 协议

支持三星 AFC 协议

支持 USB BC1.2 DCP

支持 Apple 2.4A 充电规范

集成 VBUS 通路低阻抗功率开关管

内置 VBUS Discharge 功能

支持线损补偿功能

外围极简，无需额外的电阻电容

安全性

- 过压/欠压保护

- 过流保护

- 过温保护

CC1/CC2/DP/DM 过压保护

ESD 特性±4KV

Package: ESOP8

应用于：

AC-DC 适配器

USB 充电设备
