今天咱们来看看拆解后HIKVISION海康威视的一款车充，型号为TC20A-0504000D，配备双USB-A接口，性能一样，均支持5V2A输出，总输出20W，可同时为两台设备进行充电。

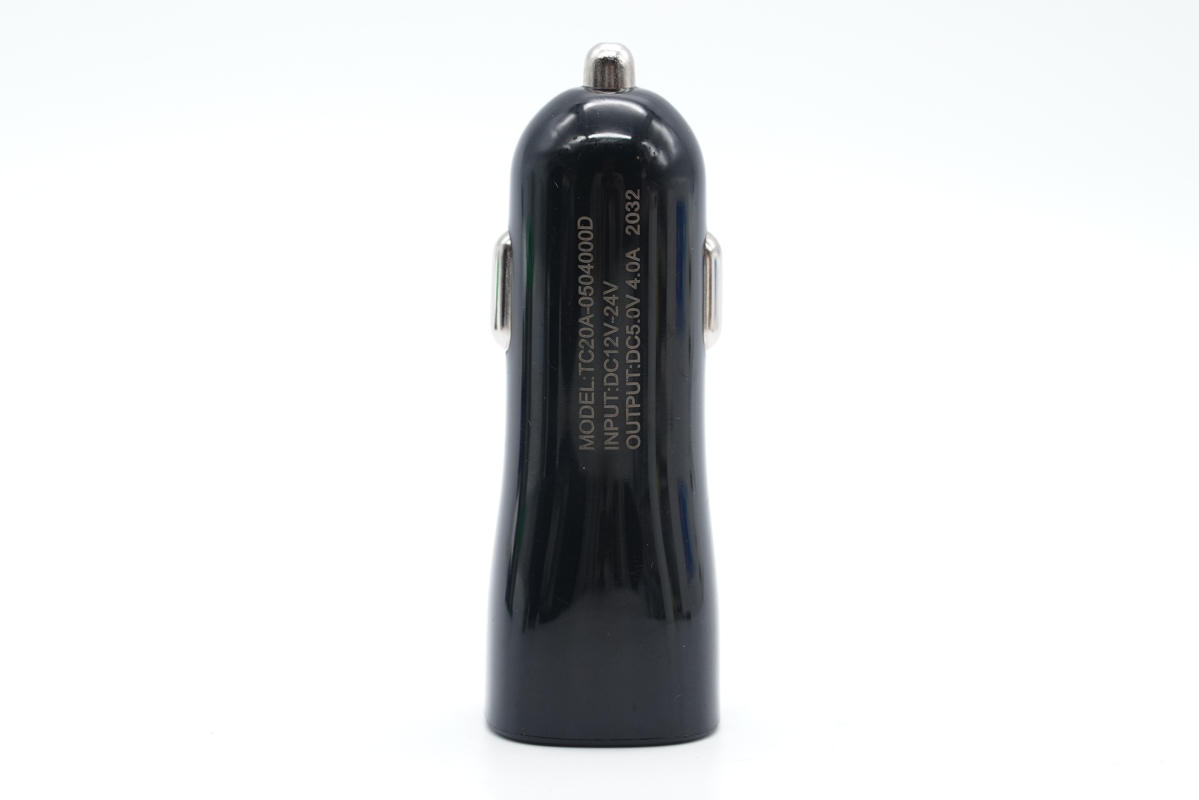

首先，看这海康威视20W车充外观

型号：TC20A-0504000D

输入：12-24V

输出：5V4A

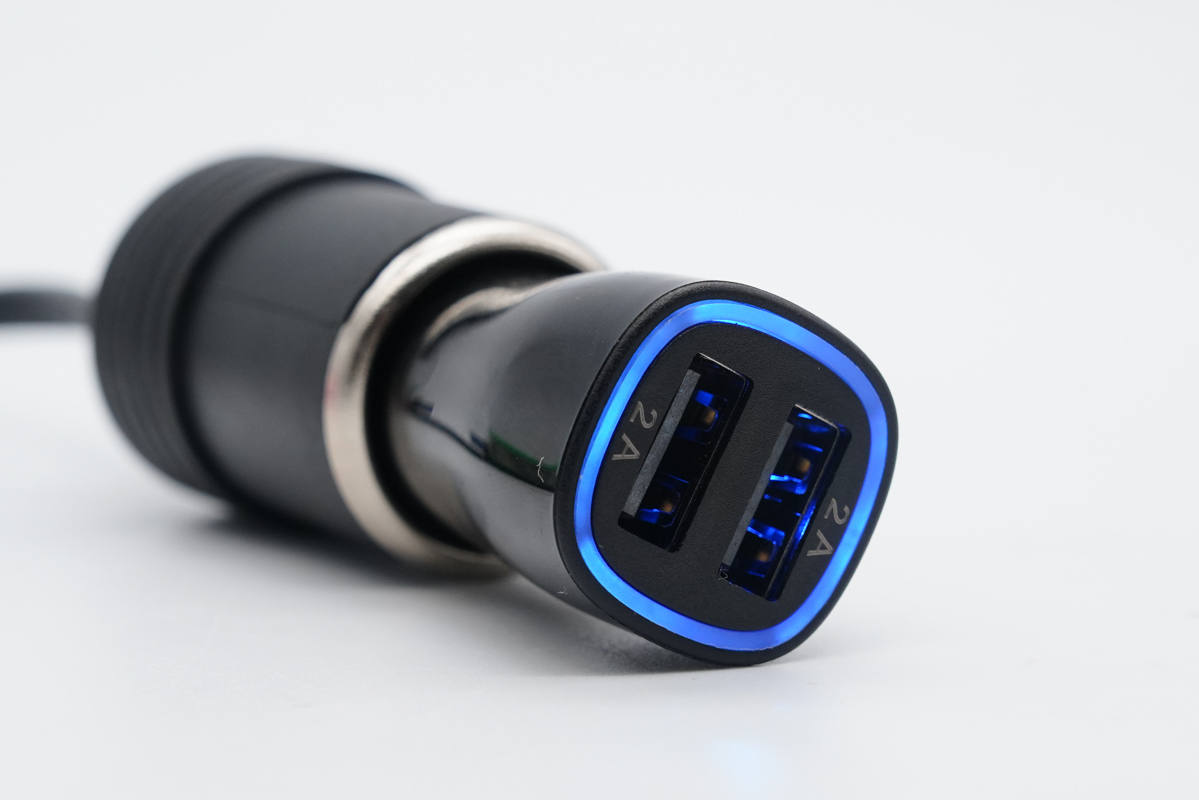

接通电源，LED导光圈亮蓝光

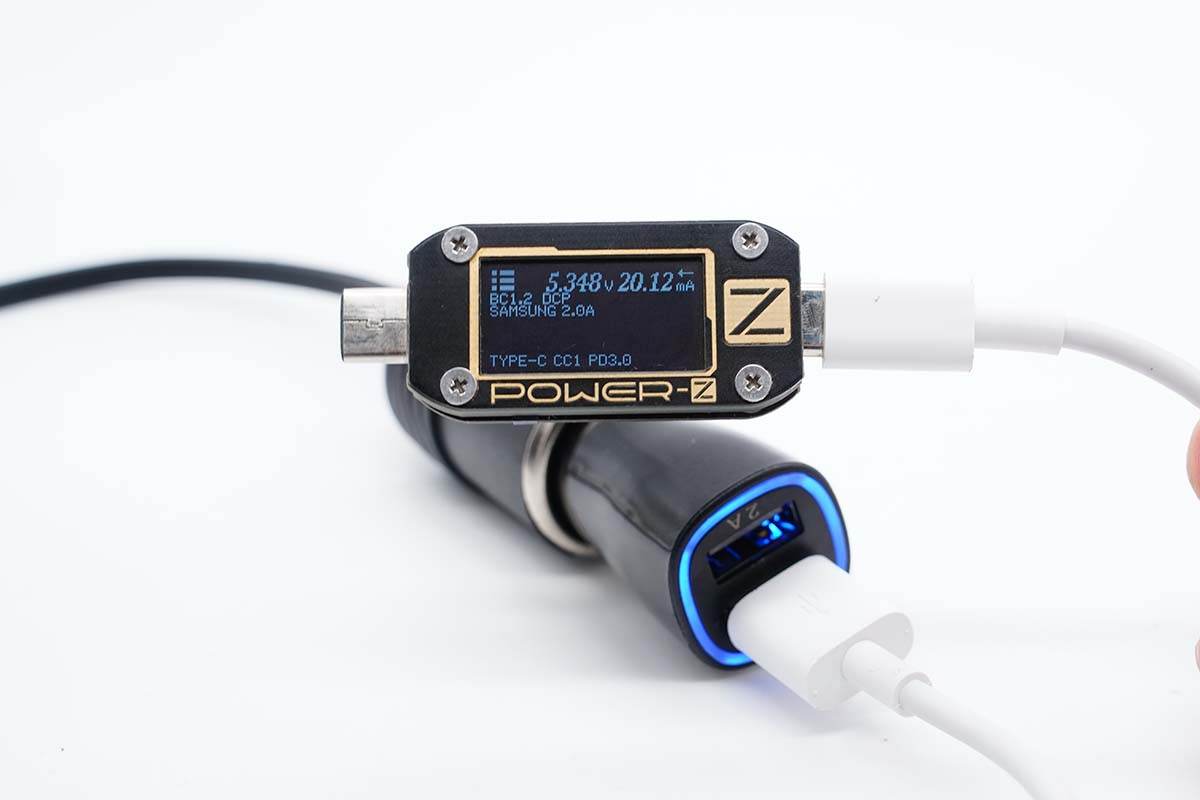

使用ChargerLAB POWER-Z KM001C测得USB-A口仅支持Samsung 5V2A和DCP协议。

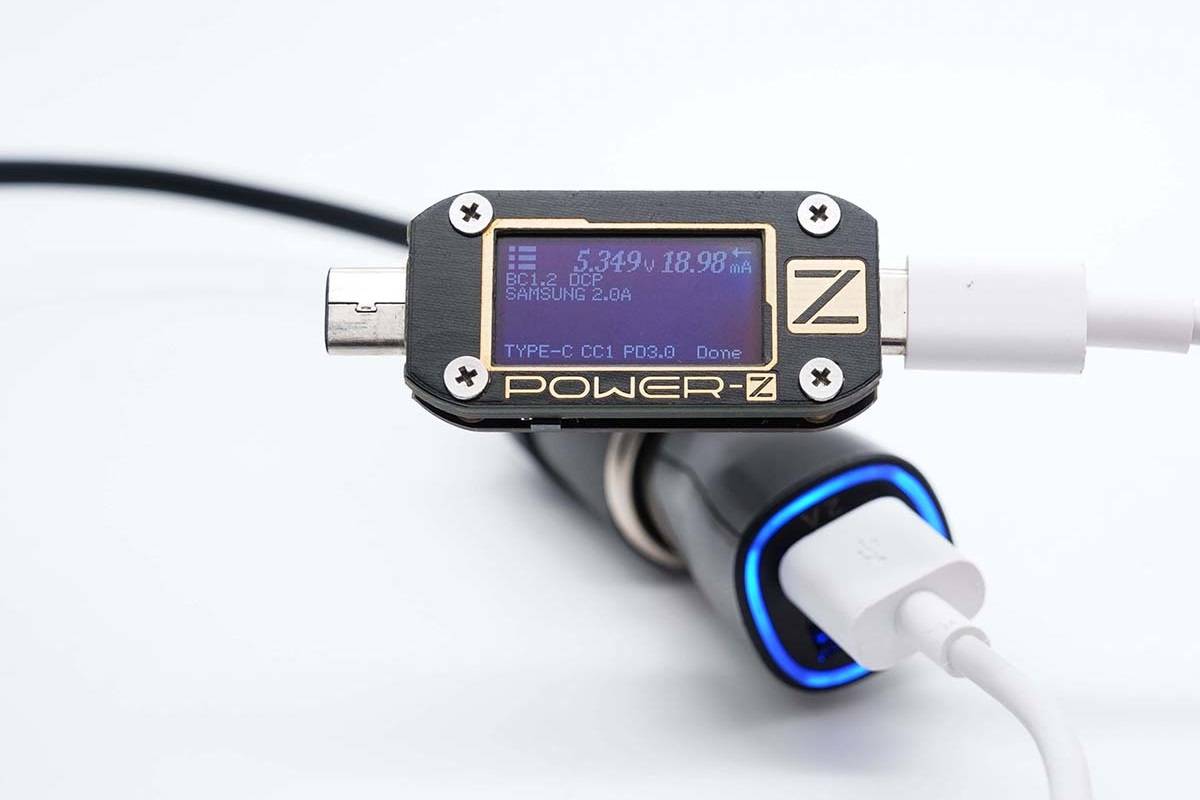

另一个A口输出协议完全一样

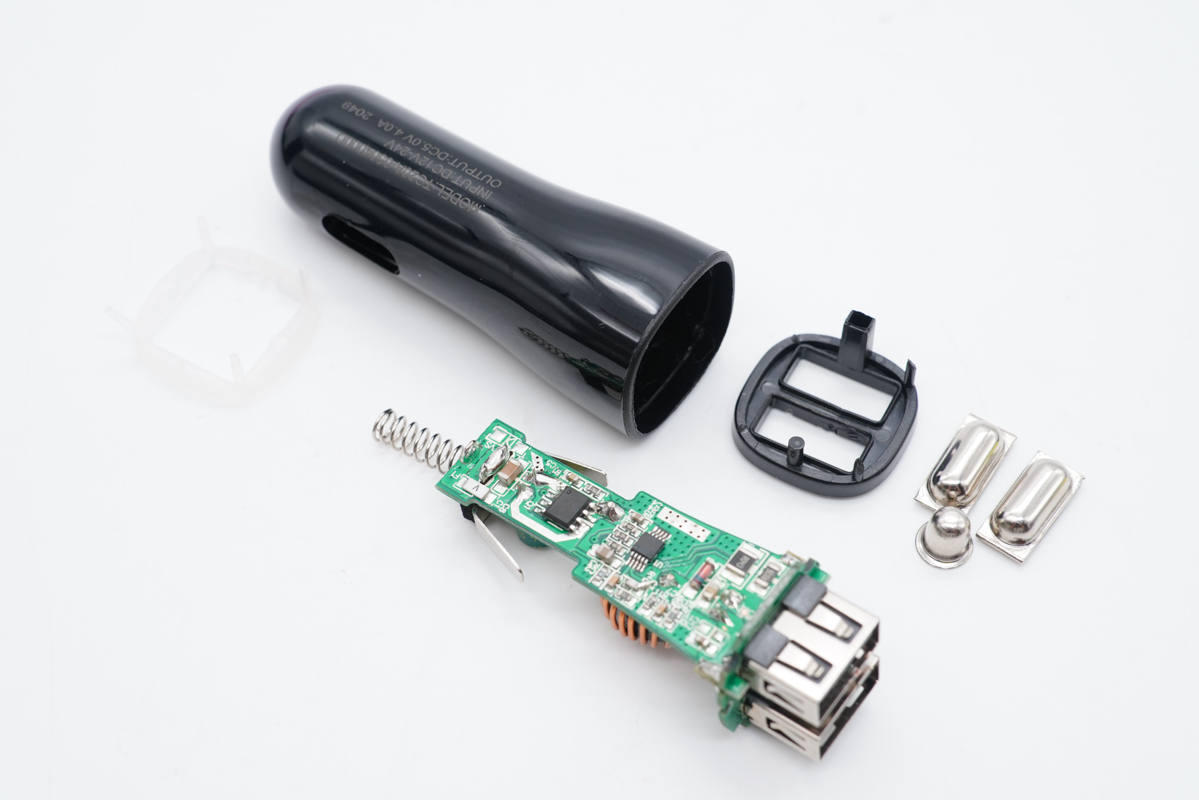

再来看看海康威视20W车充拆解详情：

CX8571,4884现货支持!速看过来!!!

0外围，超精简，高性能，高性价比8571大电流典型方案应用!原厂提供整体解决方案现货供应。欢迎咨询:13580741381刘，S

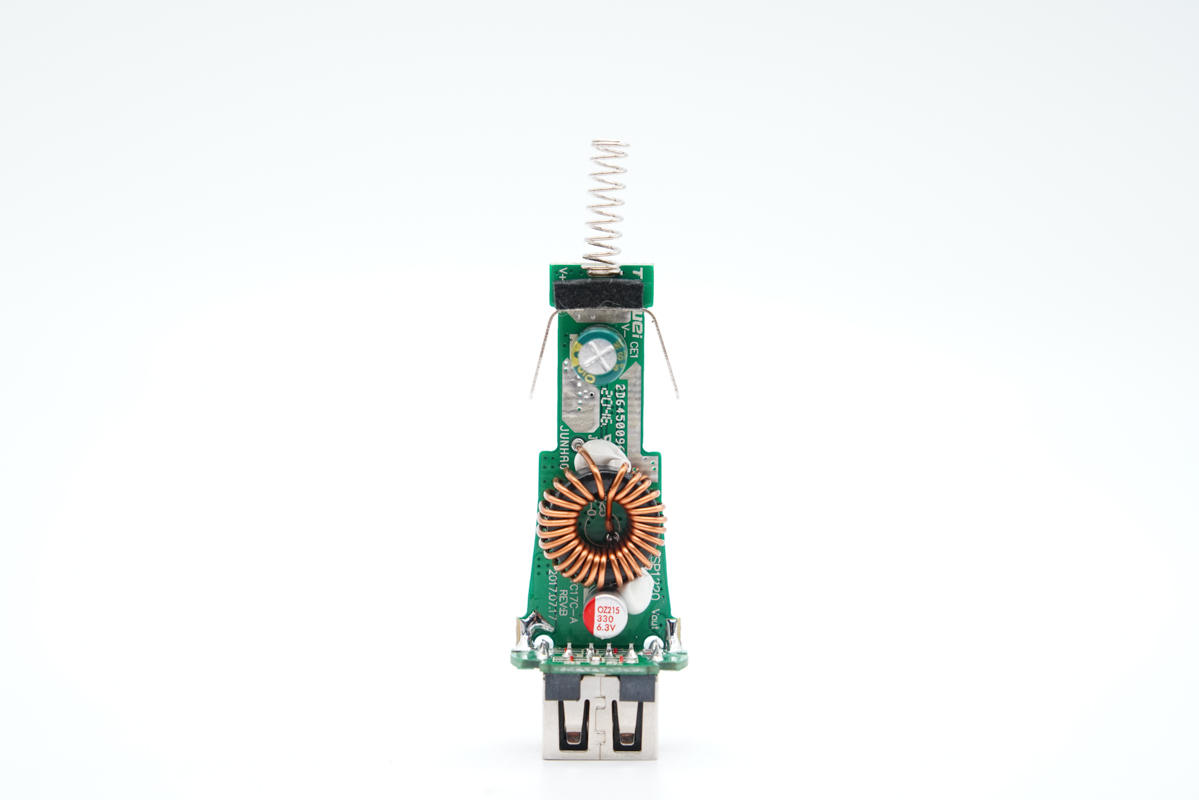

通过观察发现，这款车充采用一颗降压控制器和一颗双MOS管进行同步DC-DC降压，5V固定电压输出。

DC-DC降压转换器采用乐鱼体育CX8571，降压为两个A口输出5V电压。CX8571支持CC/CV两种模式，过流保护电流值可以通过外部电流检测电阻设置。适用于有输出限流要求的 DCDC 开关电源，该芯片采用MSOP10封装，占板面积小，外围元件精简。

CX8571是一款降压型PWM控制器，该控制器可驱动双路输出8A（4A+4A）负载电流。设计允许CX8571在9-40V宽输入电压范围内工作。通过将COMP/EN引脚逻辑电平拉低来实现外部关断功能，并进入待机模式。外部补偿使反馈控制环路具有良好的线压调整率和负载调整率，且外围设计灵活。

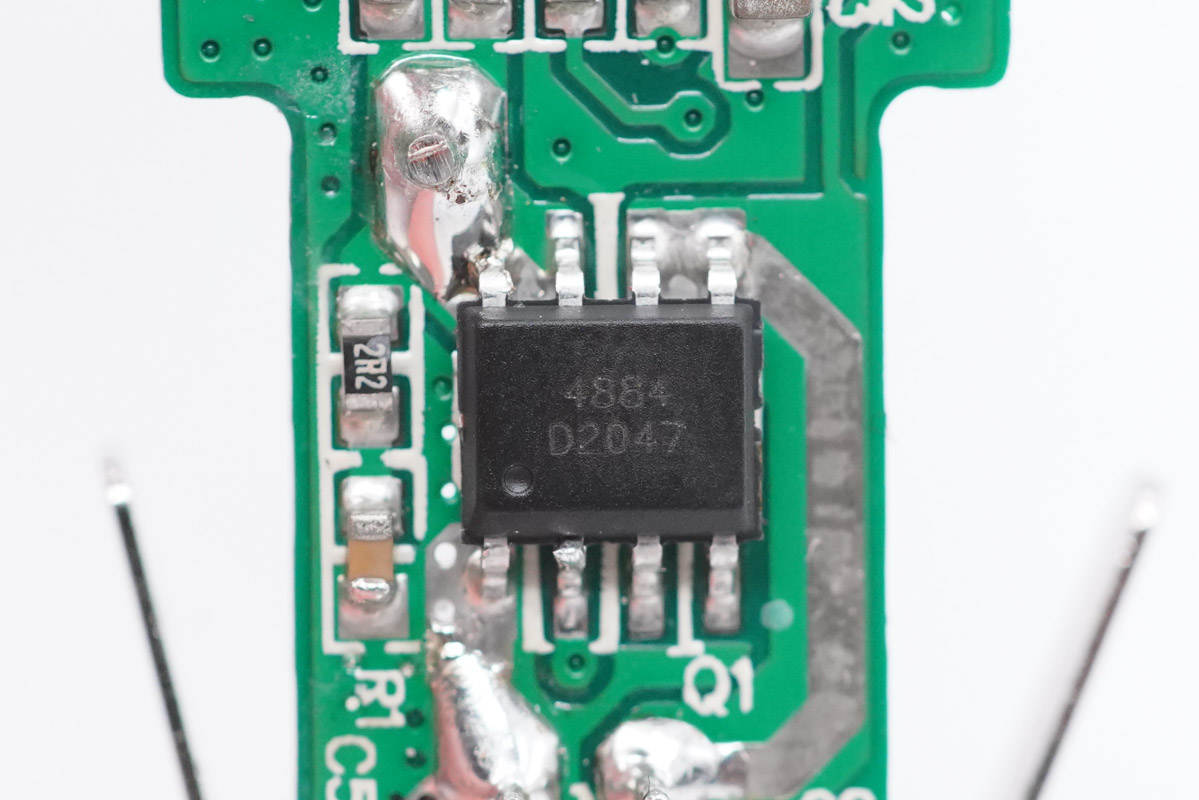

4884，双NMOS管，耐压40V，用于输出同步整流降压。

由于车充两个USB-A接口都只支持5V2A输出，因此内部设计也相当简单。采用CX8571降压方案，同步整流降压为两个接口输出5V恒压，此外降压输出MOS管也是采用的乐鱼体育4884。

产品虽然精简化，但乐鱼体育CX8571性能可不一般，支持9-40V宽范围输入以及可驱动双路输出8A（4A+4A）负载电流，支持CC/CV两种工作模式以及过流保护。
