DIVI“小冰粒”充电器拆解,采用乐鱼体育CX7527C+CX7538B 20W PD方案
July 07, 2022

DIVI一款“小冰粒”充电器采用高性价比CX7527C+CX7538B 乐鱼体育20W PD套片方案,支持多个主流快充协议,支持20W PD快充。既能满足时下热门20W快充市场需求,同时对其它安卓手机也有很好的兼容性。

该款充电器体积非常小巧,官方称之为小冰粒充电器,拿在手上可以直观地感受到,果然名副其实。

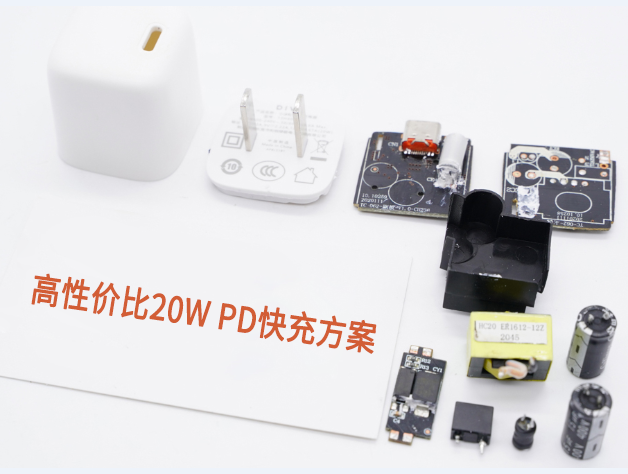

充电器设计非常简洁,下面将奉上这款“小冰粒”充电器的详细拆解,看看是什么用料造就它如此小巧机身。

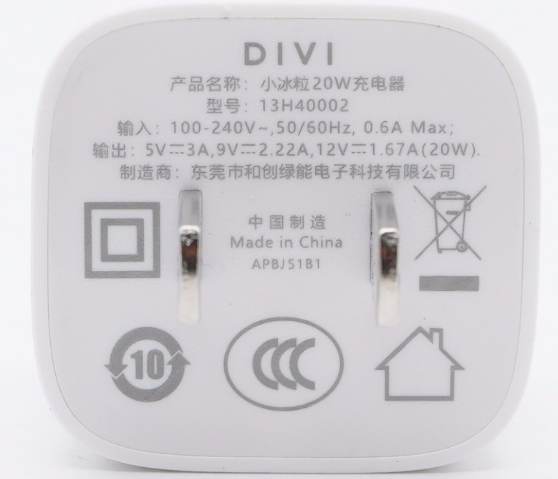

输入端外壳上标注有充电器参数信息

型号:13H40002

输入:100-240V~ 50/60Hz 0.6A

输出:5V3A、9V2.22A、12V1.67A

制造商:东莞市和创绿能电子科技有限公司

产品已经通过了3C认证。

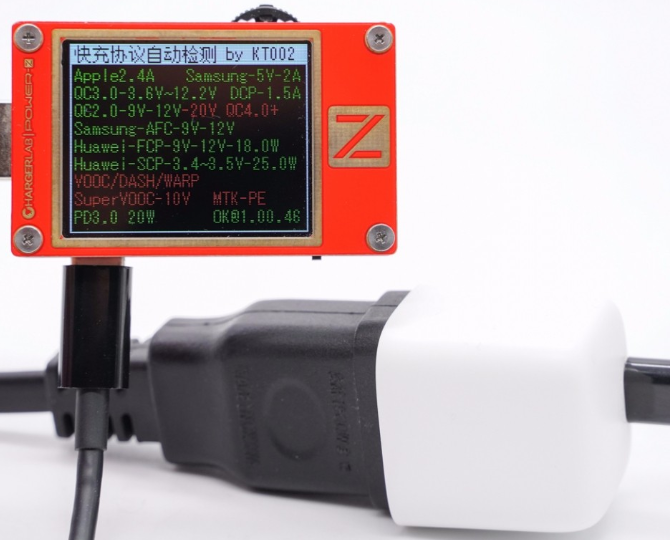

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议,显示支持Apple 2.4A、Samsung 5V2A和DCP协议,以及QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议。

undefined

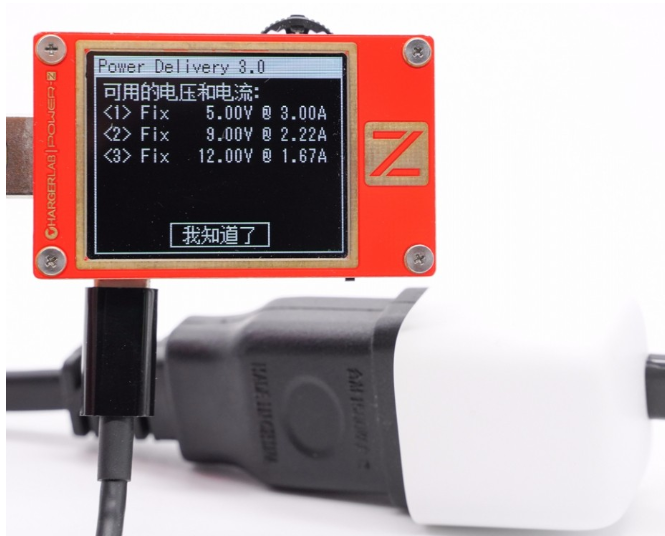

此外PDO报文显示USB-C口还具备5V3A、9V2.22A和12V1.67A三组固定电压档位。

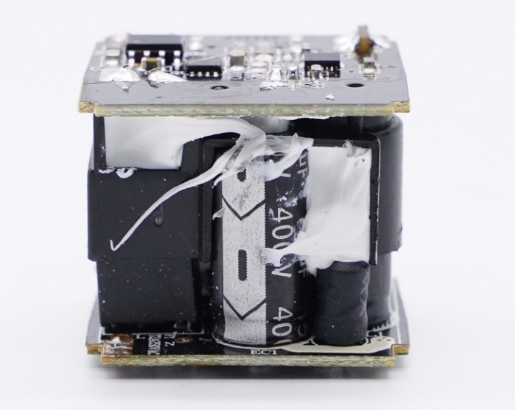

DIVI 20W小冰粒充电器采用时下热门的多块PCB板组合焊接设计,初级侧元器件整个套上塑料壳进行隔离固定,此外还打胶处理。

经过对充电器观察发现,其采用开关电源宽范围输出,次级协议芯片通过光耦控制输出电压的典型架构。

输入端小板背面设有整流桥和PWM主控芯片,该电源主控芯片采用乐鱼体育CX7527C。这是一颗电流模式PWM控制芯片,内置650V超级硅MOS管,应用于功率在30W以内的方案。在PWM模式下工作于固定开关频率,这个频率是由内部精确设定。在空载或者轻载时,工作频率由IC内部调整。芯片可以工作在绿色模式,以此来减小轻载时的损耗,提高整机的工作效率,芯片焊盘大面积露铜加锡散热,降低温升。

CX7527C采用了抖频技术,能够有效改善系统的EMI性能。系统的跳频频率设置在音频(22KHz)以上,在工作时可以避免系统产生噪音。 内置多种保护,包括逐周期限流保护(OCP),过压保护(VDD OVP),VDD过压箝位,欠压保护(UVLO), 过温保护(OTP)等,通过内部的软驱动结构可以更好的改善系统的EMI特性。

DIVI第一卫“小冰粒”充电器拆解,采用CX7527C+CX7538B 20W PD套片方案

输出端小板背面设有次级同步整流芯片、协议芯片以及输出VBUS开关管。

次级同步整流芯片同样来自乐鱼体育,型号CX7538B。这是一颗高性能的开关电源次级侧同步整流器芯片,在开关电源中轻松满足6级能效,是肖特基的理想替换方案。CX7538B支持最高150KHz开关频率,内置11mΩ低导阻NMOS管,发热远低于肖特基二极管,大幅度降低温度,提高转换效率。

乐鱼体育CX7538B 支持开关电源的CCM/QR/DCM模式,非常适合3.3~12V快充同步整流使用,内置耐压60V,11mΩ的同步整流管,可提供3A输出。比肖特基效率最高提升6%,工作电压范围宽,外围元件非常简单,在宽电压应用时,外围只需一颗电容。

DIVI第一卫“小冰粒”充电器拆解,采用CX7527C+CX7538B 20W PD套片方案

DIVI 20W快充充电器号称小冰粒充电器,小巧是其一大特点,此外机身边角过渡圆润,使用手感好。充电器支持QC2.0/3.0、AFC、FCP、SCP、PD3.0快充协议,具备标准的5V3A、9V2.22A和12V1.67A三组固定电压档位,可满足包括iPhone 12在内的多种品牌手机日常快充需求。

通过拆解了解到,该充电器采用乐鱼体育CX7527C+CX7538B高集成快充方案,CX7527C超级硅MOS管,在温升、稳定性等方面非常具有优势,可应用于30W以内的方案。值得一提的是,基于乐鱼体育快充电源芯片开发的20W PD快充方案可帮助电源厂及品牌商节约系统成本、缩短产品开发周期、加速产品上市。

目前乐鱼体育的高集成、高性价比20W PD快充方案已经被Great Wall(长城)、MOMAX(摩米士)、REMAX、HOCO(浩酷)、京东京造、台电、绿巨能、DEVIA(迪沃)、浦诺菲、MiNi等品牌采用,并且均已批量出货,芯片性能获得客户高度认可以及市场的验证。

(内容摘自充电头网!)
