乐鱼体育近期推出一款高集成的三星25W迷你PD快充参考设计方案，25W(A+C)双口PD快充方案  体积仅苹果5W大小，全套方案采用CX7530C+CX7538B+XPD738，外围极简、兼顾了三星和苹果品牌手机快充需求，同时加入USB-A接口支持，适配更多使用环境。

这款方案采用了CX7530C内置开关管的反激初级芯片和CX7538B内置同步整流管的高性能同步整流芯片组成整套的开关电源方案，协议IC使用XPD738协议芯片，支持1A1C双接口输出。整套方案的集成度非常高，仅需以上三颗全集成芯片即可组成完整的高性能PD快充双口充电解决方案，并且协议支持广泛。

乐鱼体育推出的这款1A1C双口 25W 全集成PD快充方案，兼顾了三星和苹果品牌手机快充需求，同时加入USB-A接口支持，通用性极好。

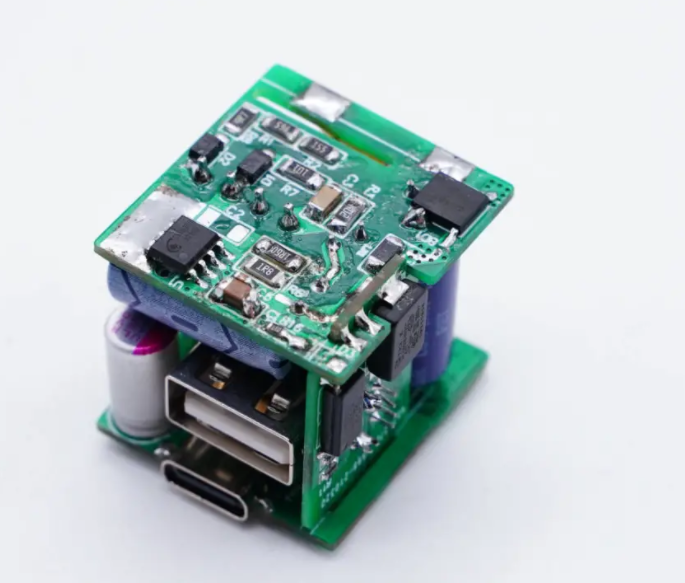

乐鱼体育1A1C双口25W PD快充方案采用三块PCB堆叠焊接的方式。初级小板上有整流桥和CX7530C初级开关电源芯片。变压器在初级和次级小板之间。

输出侧使用固态电容滤波，可以看到USB-C和USB-A母座。

次级小板上焊接了乐鱼体育CX7538B同步整流芯片和XPD738双口协议芯片。整流输出全部由这两颗芯片完成。电路精简，USB-C母座沉板焊接，减小体积。

小板上焊接了光耦和贴片Y电容，次级侧还焊接了一个USB-A母座。

乐鱼体育CX7530C焊接在电路板右上角，交流输入开有隔离槽加强绝缘。CX7530C漏极大面积加锡增强散热。

变压器横跨在初次级之间，使用胶带包裹绝缘，输出采用多层绝缘线。

变压器前面是一颗贴片保险丝，右边是高压滤波电容，22μF400V耐压。

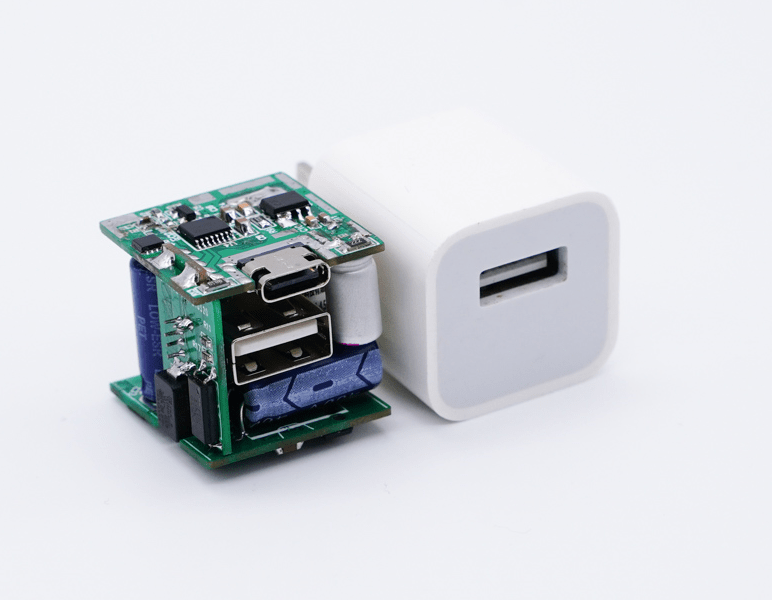

乐鱼体育这款双口25W PD快充方案虽然功率翻了5倍，并且配备了1A1C两个接口，但整体尺寸和苹果5W充电头大小相当。

这款25W 1A1C双口PD快充的初级采用乐鱼体育CX7530C集成650V开关管反激控制器，内部集成0.65Ω导阻超级硅开关管，内置软启动功能，内置斜坡补偿，支持智能抖频技术来优化EMI，具有超低空载功耗。满载下芯片固定65KHz工作频率，随负载减轻降低。轻载或空载下进入间隔模式。宽输入电压下可输出33W功率，用于25W输出有更低的温升表现。

乐鱼体育CX7530C支持极为全面和性能优秀的智能化保护功能，包括逐周期过流保护，过载保护，软启动，芯片过热保护，供电欠压过压保护功能，芯片无音频噪音运行。适用于PD快充适配器和智能小家电等小功率高可靠性开关电源。

适配器次级采用内部集成同步整流管的多模式同步整流器CX7538B，其内部集成60V耐压，导阻12mΩ的同步整流管，支持CCM/QR/DCM工作模式，最高支持200KHz工作频率，静态电流低，相比传统肖特基整流方式可提高2-6%效率，支持3A输出电流。

乐鱼体育CX7538B支持3.3-12V宽电压范围输出，外围元件仅两颗电容，配合CX7530C控制器可轻松满足六级能效要求。

这款参考设计采用XPD738双口协议芯片，其支持1A1C输出，外围元件精简。用于双口输出时仅需外加USB-A口所需的VBUS开关管和电流检测电阻，协议支持广泛。

乐鱼体育采用三颗高集成芯片组成的25W PD快充方案，内置开关管减小占板面积，且外围元件很少，集成度非常高。通过展示，25W方案体积仅为苹果5W充电器大小。乐鱼体育CX7530C支持30W输出功率，25W输出留有余量，可降低温升，提升使用体验。
