SHENZHEN CHENG XIN WEI TECHNOLOGY CO.,LTD

  • 型 号 :

    CX7520C
  • 待机功耗 :

    <75mW
  • 工作模式 :

    PWM
  • 控制方式 :

    内置MOS、 恒功率
  • 应 用 :

    全电压≦20W电源适配器,PD,QC充电器
  • 封 装 :

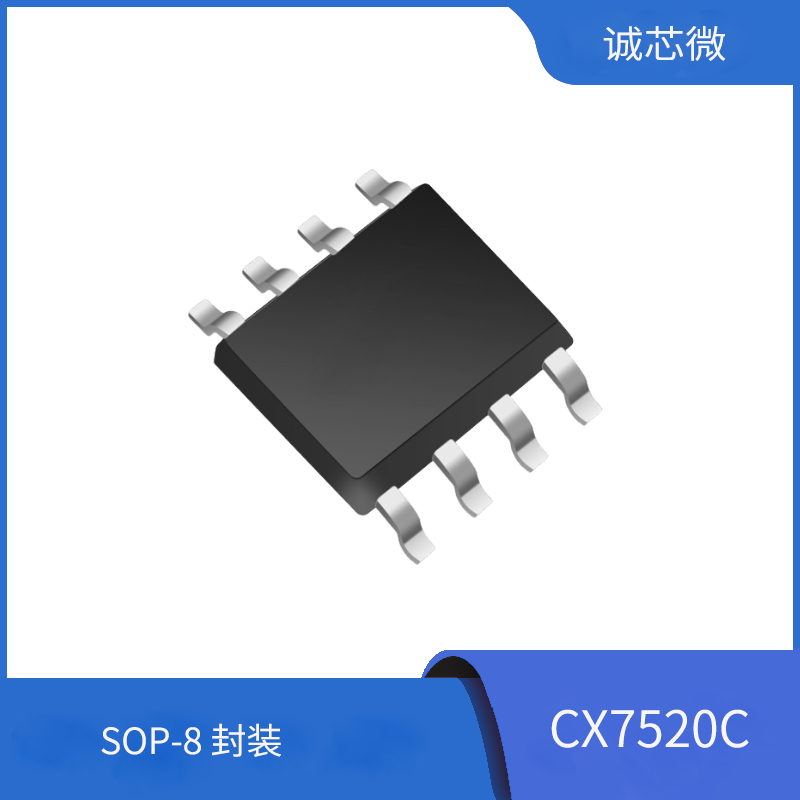

    SOP-8

  • 产品详情

概述:

CX7520C是一颗电流模式 PWM 控制芯片,内置高压功率 MOSFET,应用于功率在25W以内的方案。

在PWM 模式下工作于固定开关频率,这个频率是由内部精确设定。在空载或者轻载时,工作频率由IC内部调整。

芯片可以工作在绿色模式,以此来减小轻载时的损耗,提高整机的工作效率。在启动和工作时只需要很小的电流,可以在启动电路中使用一个很大的电阻,以此来进一步减小待机时的功耗。

芯片内置有斜坡补偿电路,当电路工作于大占空比时,避免次谐波振荡的发生,改善系统的稳定性。内置有前沿消隐时(Leading-edge blanking time),消除缓冲网络中的二极管反向恢复电流对电路的影响。采用了抖频技术,能够有效改善系统的 EMI 性能。系统的跳频频率设置在音频(22KHz)以上,在工作时可以避免系统产生噪音。CX7520C内置多种保护,包括逐周期限流保护(OCP),过压保护(VDD OVP),VDD 过压箝位,欠压保护(UVLO),过温保护(OTP)等,通过内部的软驱动结构可以更好的改善系统的 EMI 特性。

特点:

全电压范围(90Vac-265Vac)输入时待机功耗小75mW

内置软启动用来减少MOSFET上Vds的应力

抖频功能,改善EMI性能

跳频模式,改善轻载效率,减小待机功耗

固定65KHz开关频率

内置同步斜坡补偿

低启动电流,低工作电流

内置前沿消隐(LEB)功能

恒功率输出

逐周期限流保护(OCP)

VDD过压保护,欠压保护(UVLO),VDD电压

箝位副边输出二极管短路保护

过温保护(OTP)

封装SOP-8L

应用范围:

充电器

PDA、数码相机、摄像机电源适配器

机顶盒电源

开放框架式开关电源

个人电脑辅助电源
